Типовое изделие представляет собой импульсный источник вторичного электропитания (ИВЭП) с активным корректором коэффициента мощности на входе. Импульсные источники питания АТМ предназначены для питания промышленных систем автоматики, контрольно-измерительного и регулирующего оборудования.
ИВЭП с активным PFC рассчитан на эффективную работу при полной нагрузке и допускает кратковременную пиковую нагрузку до 150 % от номинальной мощности. Активный PFC обеспечивает высокий коэффициент мощности и снижает гармонические искажения тока, потребляемого из сети.
ИВЭП АТМ позволяет производить подстройку выходного постоянного напряжения. Имеет защиту от перегрева, короткого замыкания на выходе, перегрузки по току и повышенного выходного напряжения. Релейный контакт Контакт DC OK позволяет дистанционно контролировать наличие исправного выходного напряжения. Возможно последовательное подключение, а также параллельное — для наращивания мощности и резервирования, при условии использования модуля резервирования АТМ-Е194ХХ020100.
Рассчитан для работы в конструкциях без принудительного охлаждения, при обеспечении естественной конвекции воздушных потоков. Предназначен для применения внутри помещений с установкой на DIN-рейку 35 мм.
| АТМ-Е | 1 | 0 | 1 | ХХ | РРР | 120 |
|---|---|---|---|---|---|---|
| АТМ Автоматик-Е, экономичная версия | источник вторичного электропитания | источник питания на DIN-рейку | тип напряжения: 1 – AC/DC 1-фазное, 2 – 2-фазное, 3 – 3-фазное, 4 – DC/DC | выходное напряжение, В DC | выходная мощность, Вт (из даташита изготовителя, с округлением в меньшую сторону) | исполнение: 120 — стандартное исполнение серии с PFC (12Х — специальное) |
| Артикул | Код | Вт | U вых, В DC | Подстройка, В | I вых, А | Пульсации (пик-пик), мВ | КПД (мин.), % |
|---|---|---|---|---|---|---|---|

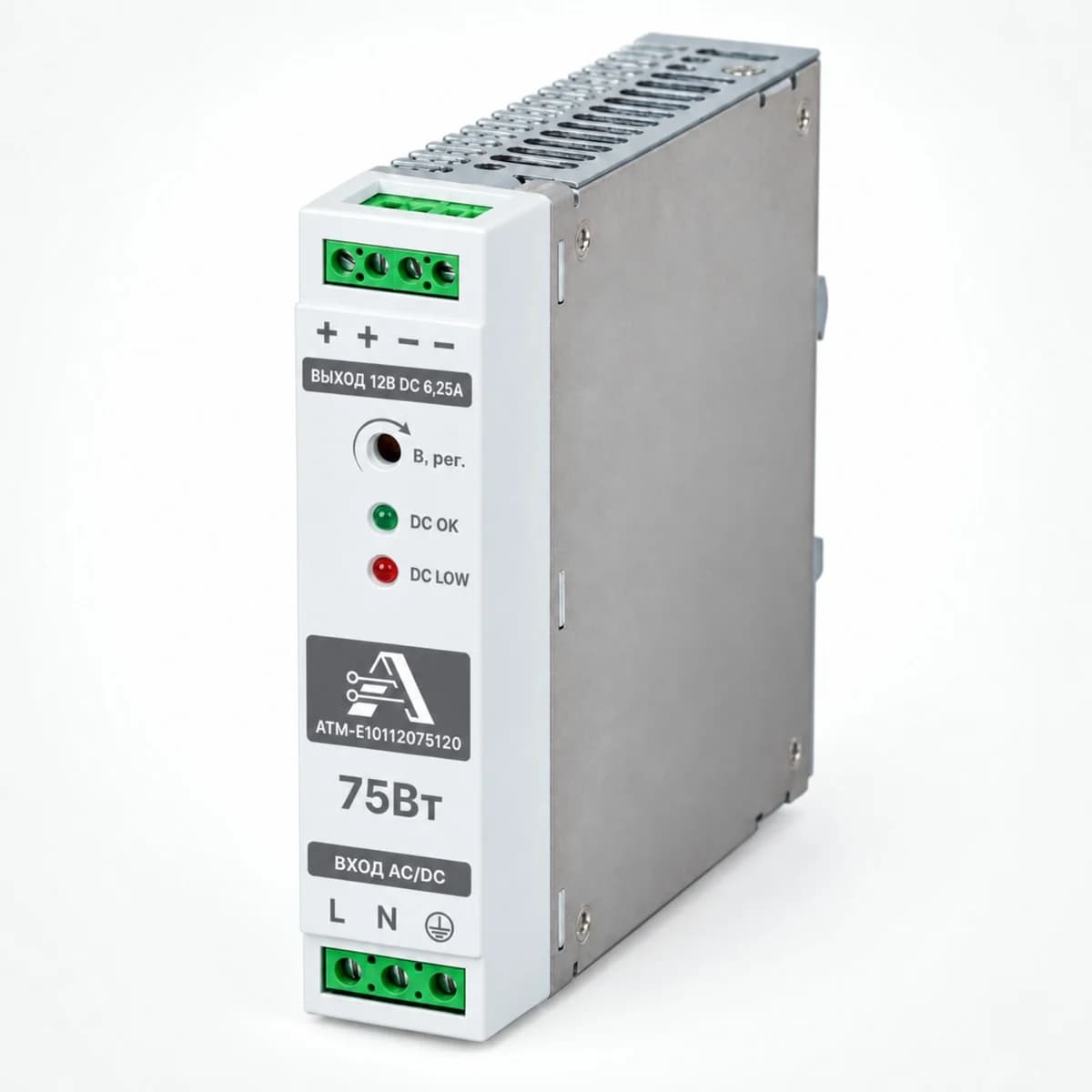

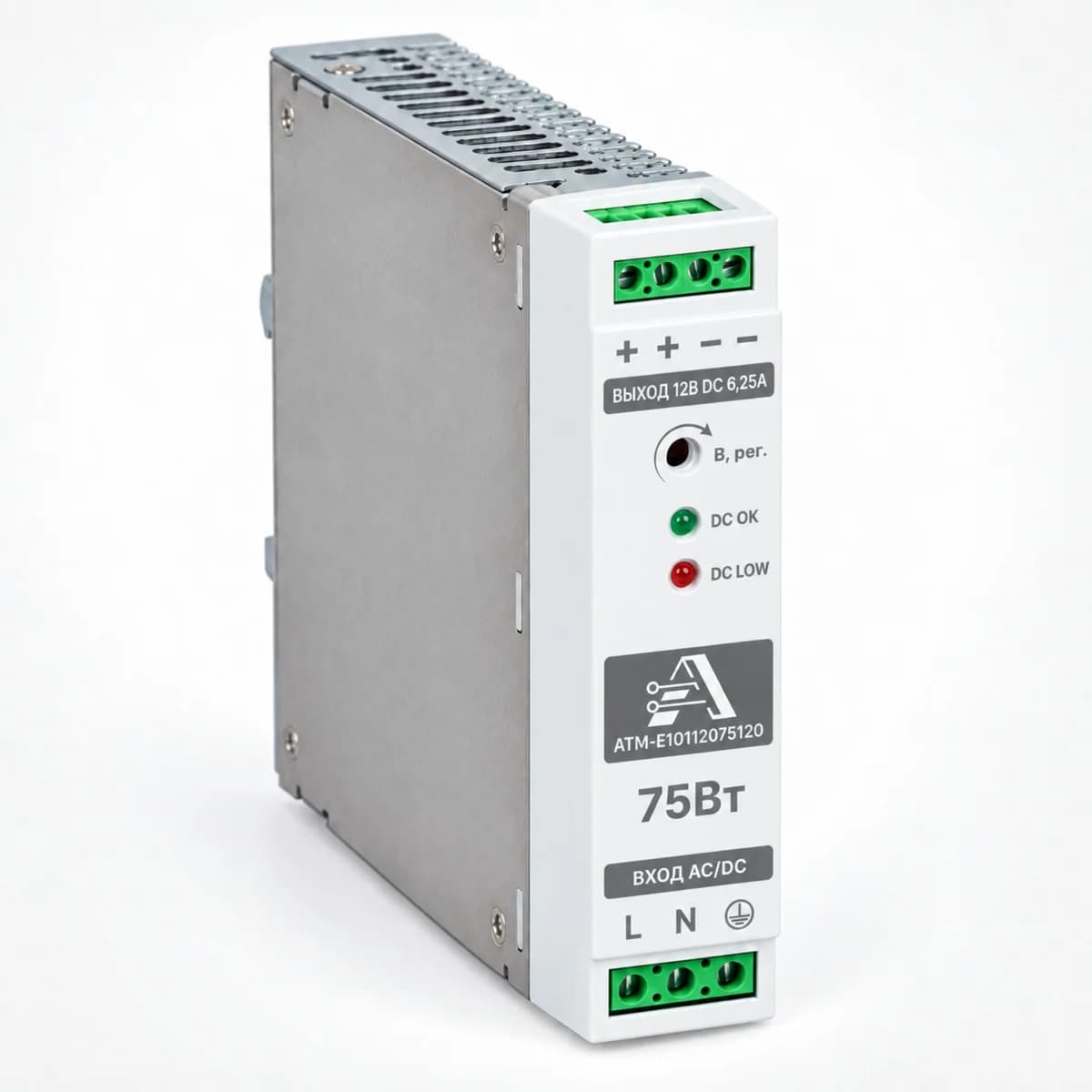

| АТМ-Е10112075120 | АТМ-Е12/1AC/12DC/75/6.25 | 75 | 12 | 12–14 | 6,25 | 100 | 86 |
| АТМ-Е10124075120 | АТМ-Е12/1AC/24DC/75.12/3.13 | 75,12 | 24 | 24–28 | 3,13 | 100 | 86 |
| АТМ-Е10148074120 | АТМ-Е12/1AC/48DC/74.88/1.56 | 74,88 | 48 | 48–55 | 1,56 | 120 | 87 |
