Импульсный источник питания АТМ-Е10324240100 (24В, 240Вт)

Артикул: СерияПод заказ

Широкий диапазон входного трёхфазного переменного напряжения 340–550 В AC; допускается работа от двух фаз (со снижением нагрузки)

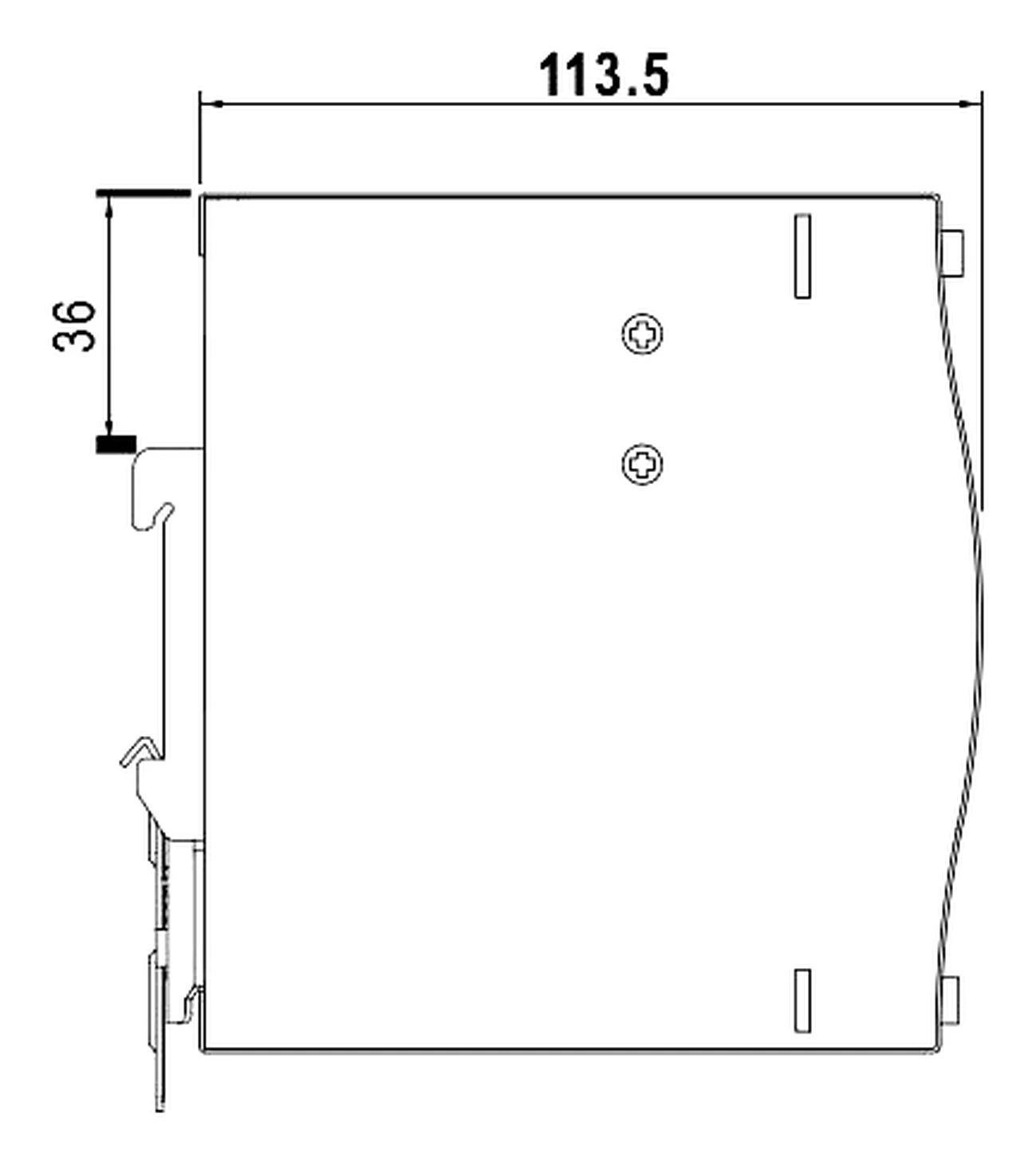

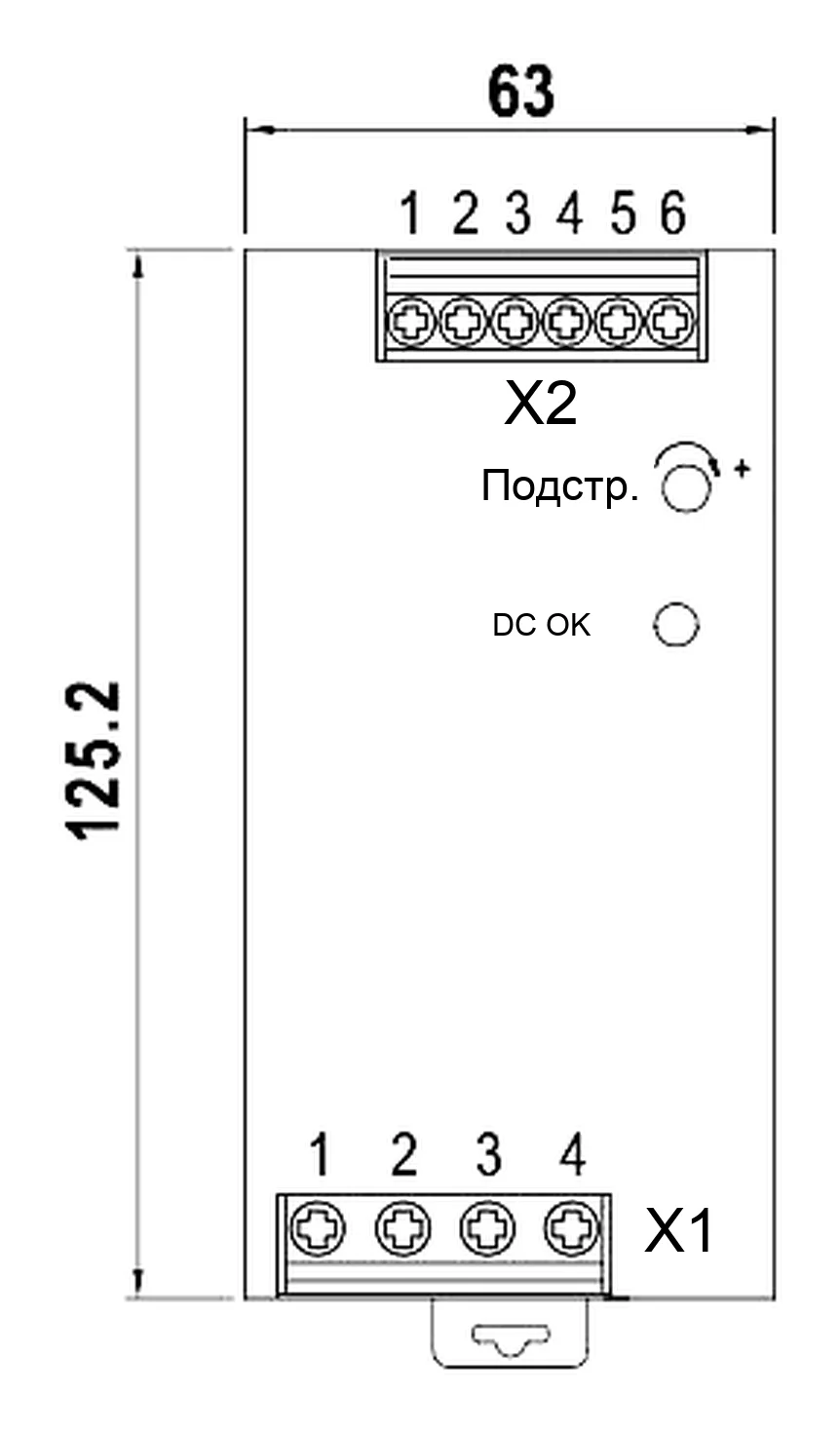

Компактный корпус шириной 63 мм, монтаж на DIN-рейку TS-35/7,5 или TS-35/15
Встроенный пассивный корректор мощности (PFC)
Типовой КПД не менее 92 %
Эксплуатация в горизонтальном положении и без создания зазоров для конвекционных потоков, низкое тепловыделение
Температурный диапазон эксплуатации от −30 °C до +70 °C, холодный пуск при −40 °C
Встроенная схема ограничения постоянного тока
Полный набор защитных функций: КЗ, перегрузка, повышенное выходное напряжение, перегрев
Релейный контакт DC OK
Отвечает требованиям по ЭМС согласно МЭК 61000-6-2

Выходная мощность, Вт: 240

240

Выходное напряжение, В: 24

2448

Ток нагрузки, А: 10

510

Цена по запросу

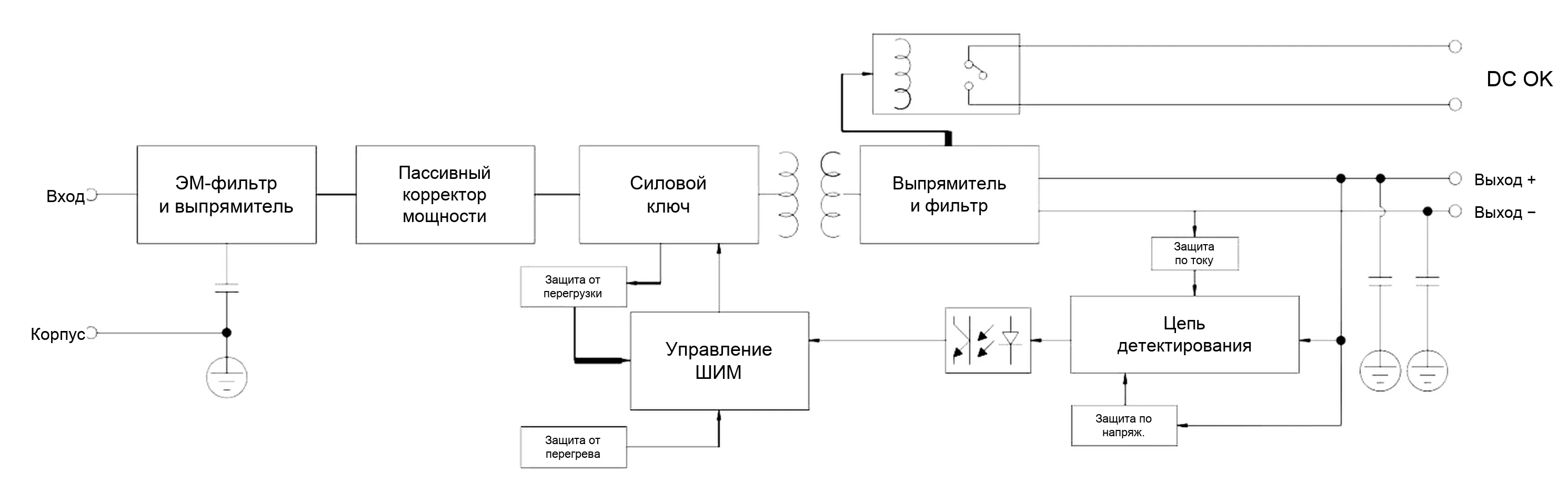

Типовое изделие представляет собой импульсный источник вторичного электропитания (ИВЭП) с трёхфазным входом, состоящий из входного фильтра с пассивным корректором мощности и однотактного преобразователя. Импульсные источники питания АТМ предназначены для питания промышленных систем автоматики, контрольно-измерительного и регулирующего оборудования.

ИВЭП питается от трёхфазной сети 340–550 В AC (без нейтрали) и сохраняет работоспособность при пропадании одной фазы — с ограничением отдаваемой мощности до 80 % (см. кривые снижения мощности). Изделие позволяет производить подстройку выходного постоянного напряжения подстроечным резистором на лицевой панели. Имеет защиту от перегрева, короткого замыкания на выходе, перегрузки по току и повышенного выходного напряжения. Релейный контакт DC OK позволяет дистанционно контролировать наличие исправного выходного напряжения.

Рассчитан для работы в конструкциях без принудительного охлаждения, но при этом в условиях обеспечения естественной конвекции воздушных потоков. Предназначен для применения внутри помещений с установкой на DIN-рейку.
