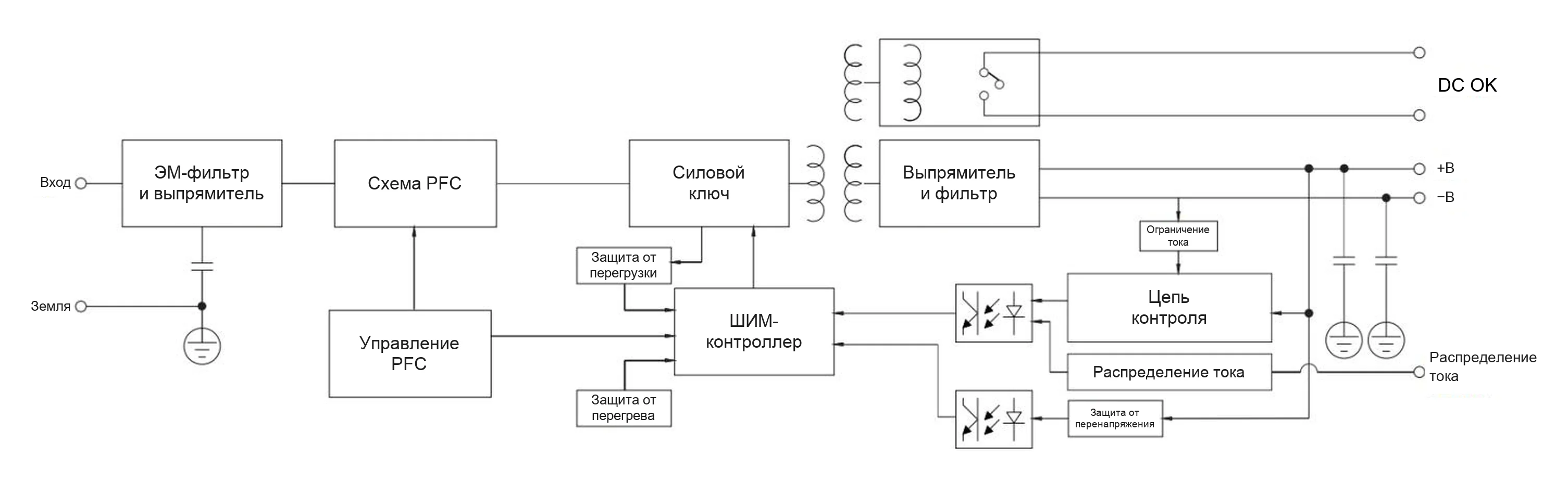

Типовое изделие представляет собой импульсный источник вторичного электропитания (ИВЭП) с трёхфазным входом, состоящий из входного помехоподавляющего фильтра, выпрямителя, пассивного корректора коэффициента мощности и однотактного преобразователя с широтно-импульсным управлением. ИВЭП АТМ предназначены для питания промышленных систем автоматики, контрольно-измерительного и регулирующего оборудования, систем управления технологическими процессами, а также оборудования транспортной инфраструктуры.

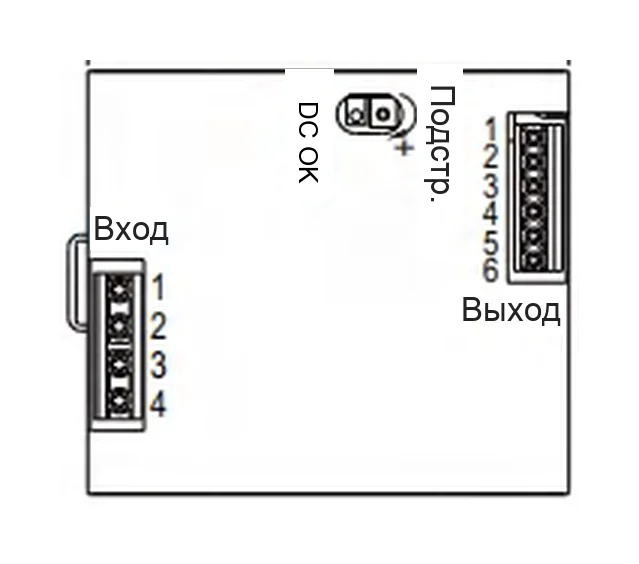

Питание подаётся на клеммник входа: три фазы L1, L2, L3 и защитное заземление; нейтраль не используется. Допускается работа от двух фаз — при этом выходная мощность ограничивается уровнем 80 % от номинальной. ИВЭП позволяет производить подстройку выходного постоянного напряжения подстроечным резистором на лицевой панели. Имеется защита от перегрева, короткого замыкания на выходе, перегрузки по току и повышенного выходного напряжения.

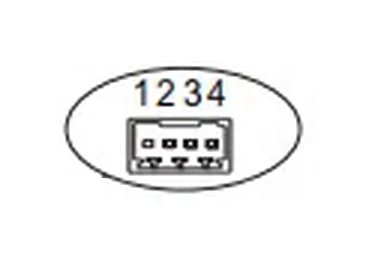

Встроенный релейный контакт DC OK (сухой контакт, выведен на разъём управления) позволяет дистанционно контролировать исправность источника.

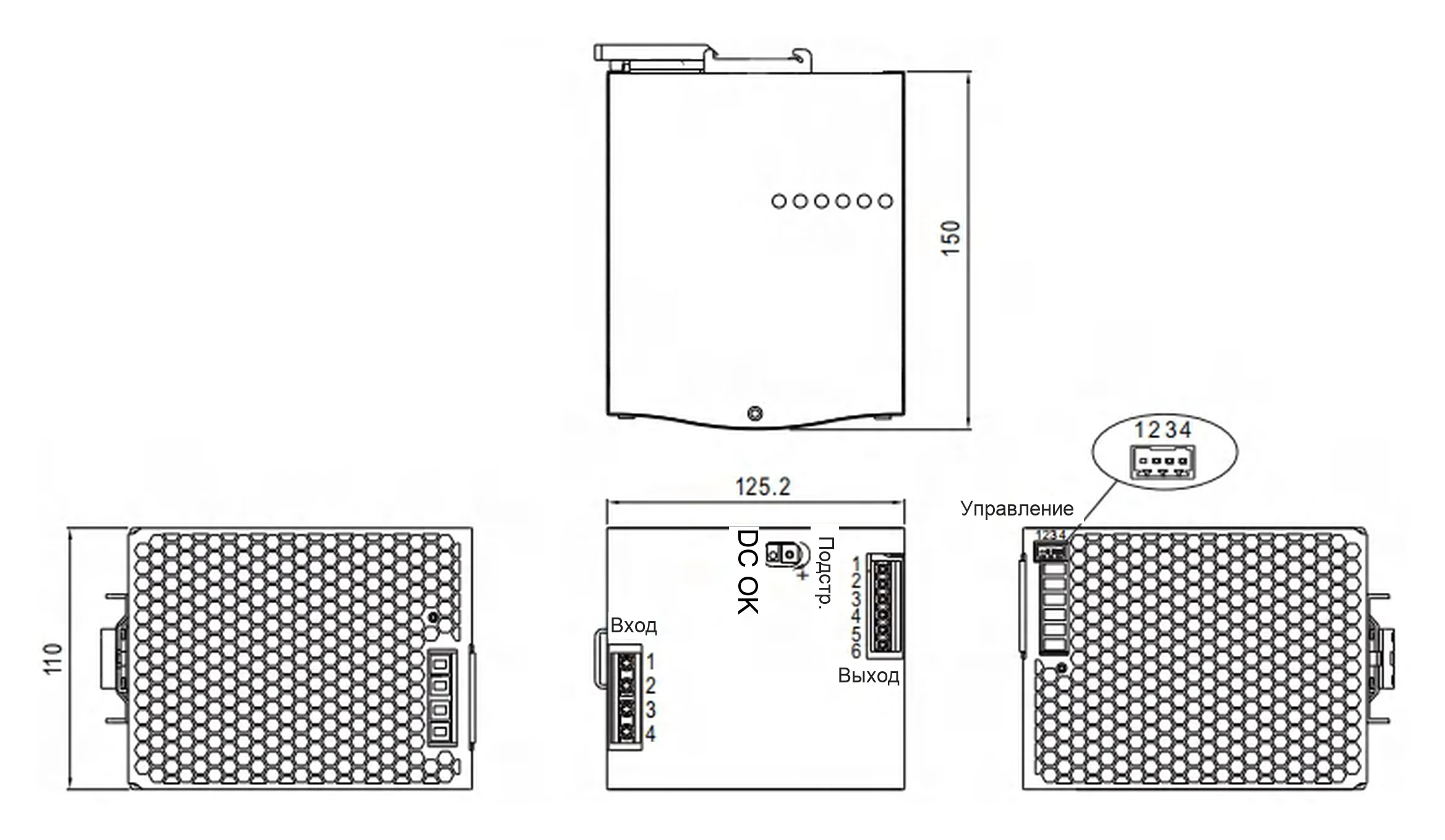

Рассчитан для работы в конструкциях без принудительного охлаждения, но при этом в условиях обеспечения естественной конвекции воздушных потоков. Имеет степень защиты IP20 и предназначен для применения внутри помещений с установкой на DIN-рейку.
| АТМ-Е | 1 | 0 | 3 | ХХ | 960 | 100 |
|---|---|---|---|---|---|---|
| АТМ Автоматик-Е, экономичная версия | источник вторичного электропитания | источник питания на DIN-рейку | тип напряжения: 1 – AC/DC 1-фазное, 2 – 2-фазное, 3 – 3-фазное, 4 – DC/DC | выходное напряжение, В DC | номинальная мощность серии, Вт | исполнение: 100 — стандартное исполнение базовой серии (10Х — специальное) |
| Артикул | Код | Вт | U вых, В DC | Подстройка, В | I вых, А | Пульсации, мВ | КПД, % |
|---|---|---|---|---|---|---|---|
| АТМ-Е10324960100 | АТМ-Е10/3AC/24DC/960/40 | 960 | 24 | н/д | 40 | 180 | 94 |
| АТМ-Е10348960100 | АТМ-Е10/3AC/48DC/960/20 | 960 | 48 | н/д | 20 | 250 | 94,5 |
