16 319₽

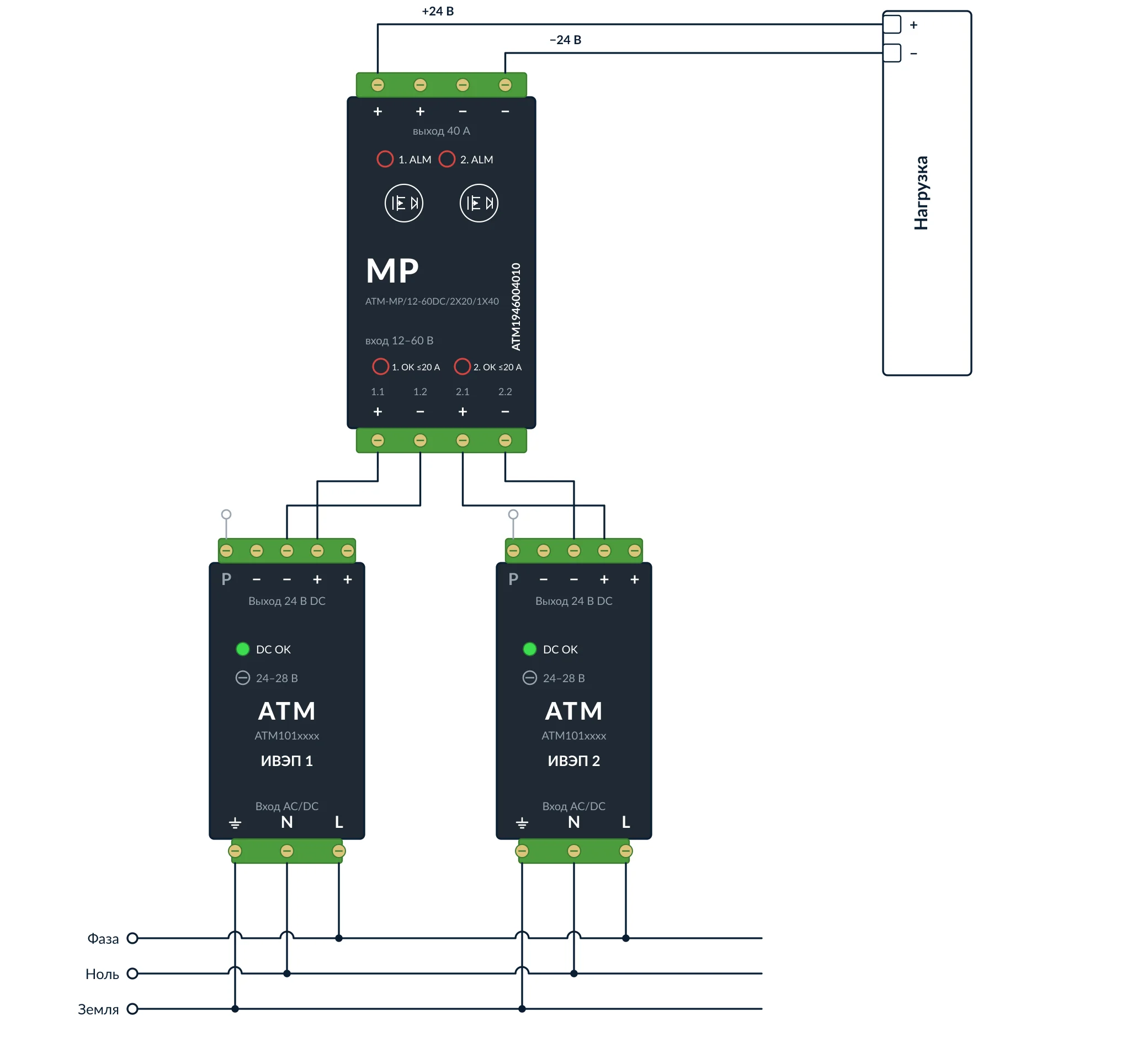

Модуль резервирования (МР), реализованный на МОП-транзисторах (технология ORING), предназначен для применения в системах электропитания для обеспечения независимости выходов источников вторичного электропитания (ИВЭП) в системе и объединения их на общей нагрузке, а также наращивания мощности при параллельном включении ИВЭП. МР позволяет обеспечить «горячую» замену вышедшего из строя ИВЭП, не обесточивая систему электропитания.

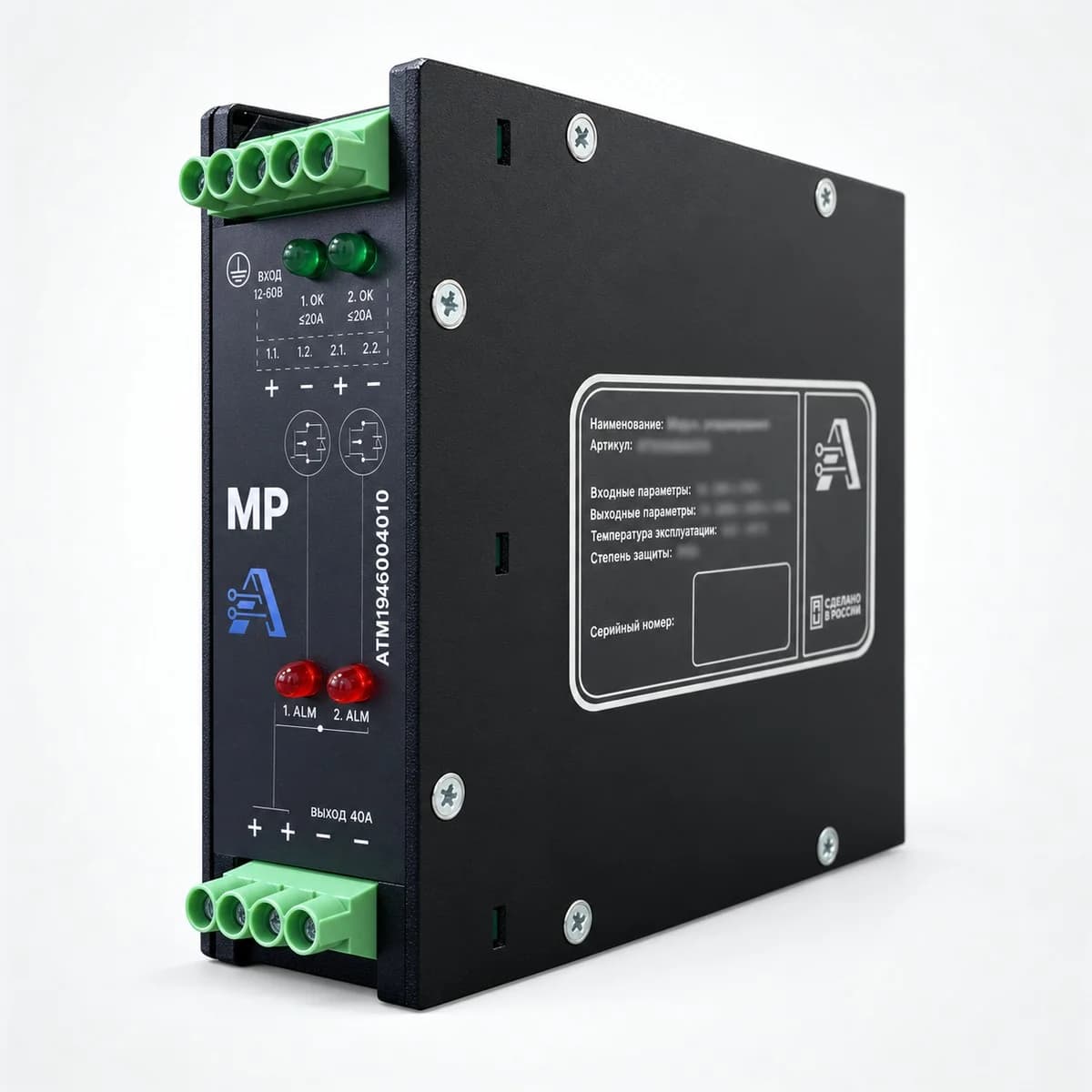

МР защищает систему электропитания в случае отказа одного из ИВЭП, обеспечивая стабильное функционирование всей системы. МР проводит мониторинг выходного напряжения каждого ИВЭП и сравнивает его с опорным, проводит мониторинг выходного тока каждого ИВЭП и, в случае их отклонений от эталонного, выключает канал не более, чем на 300 мс. Для обеспечения малых потерь и повышения эффективности системы электропитания в качестве разделительных элементов служит МОП-транзистор с сопротивлением канала 3 мОм. Наличие световой индикации обеспечивает визуализацию состояния каждого ИВЭП, а наличие сухого контакта позволяет получать информацию дистанционно.
| АТМ | 1 | 9 | 4 | 60 | ХХХ | 10 |
|---|---|---|---|---|---|---|
| АТМ Автоматик | Источники вторичного электропитания | Модуль резервирования | тип напряжения: 1 – AC/DC 1-фазное 2 – AC/DC 2-фазное 3 – AC/DC 3-фазное 4 – DC/DC | макс. входное напряжение DC, В | номинальный ток: 040 – 40 А (2 × 20 А) | исполнение: 10 – стандартное 1X – специальное |
| Партномер | Обозначение | Входное напряжение | Выходное напряжение | Ток нагрузки |
|---|---|---|---|---|
| АТМ1946004010 | АТМ-МР/12-60DC/2X20/1X40 | 12-60 Vdc | 12-60 Vdc | 2 × 20 А / 1 × 40 А |
