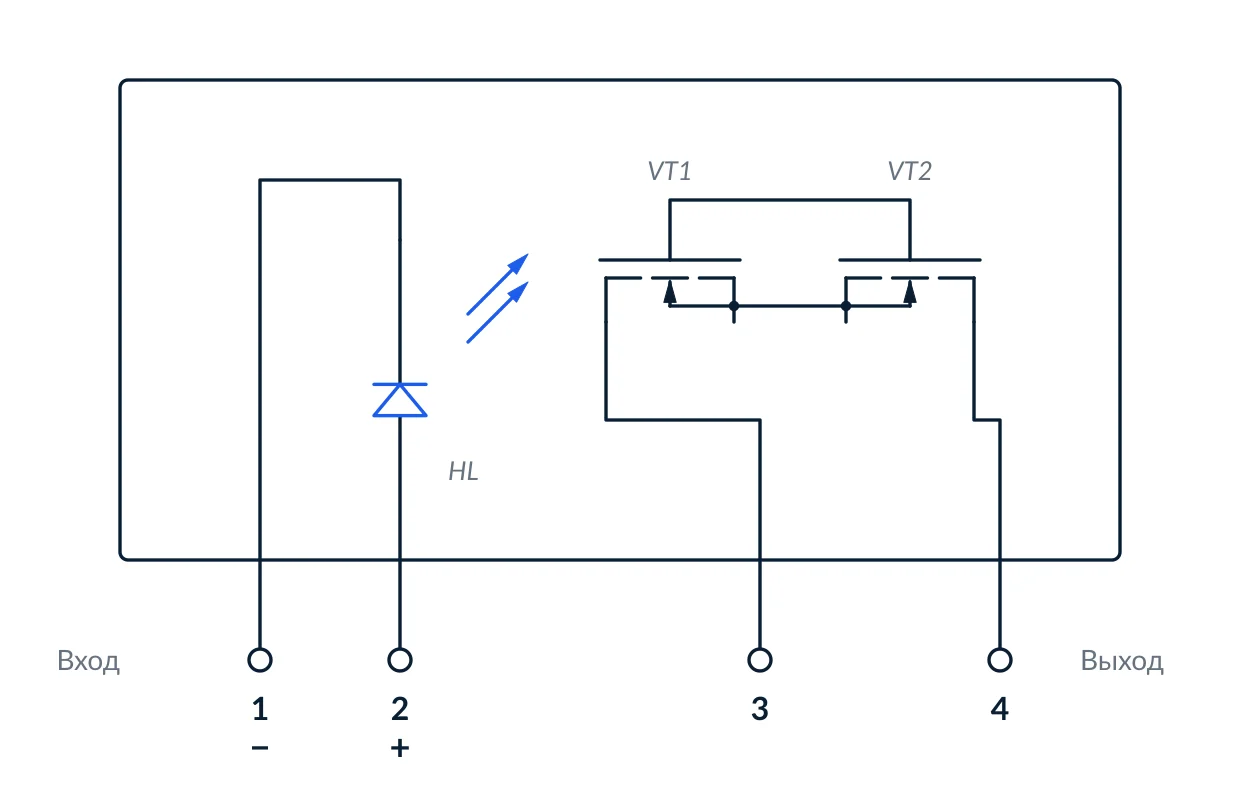

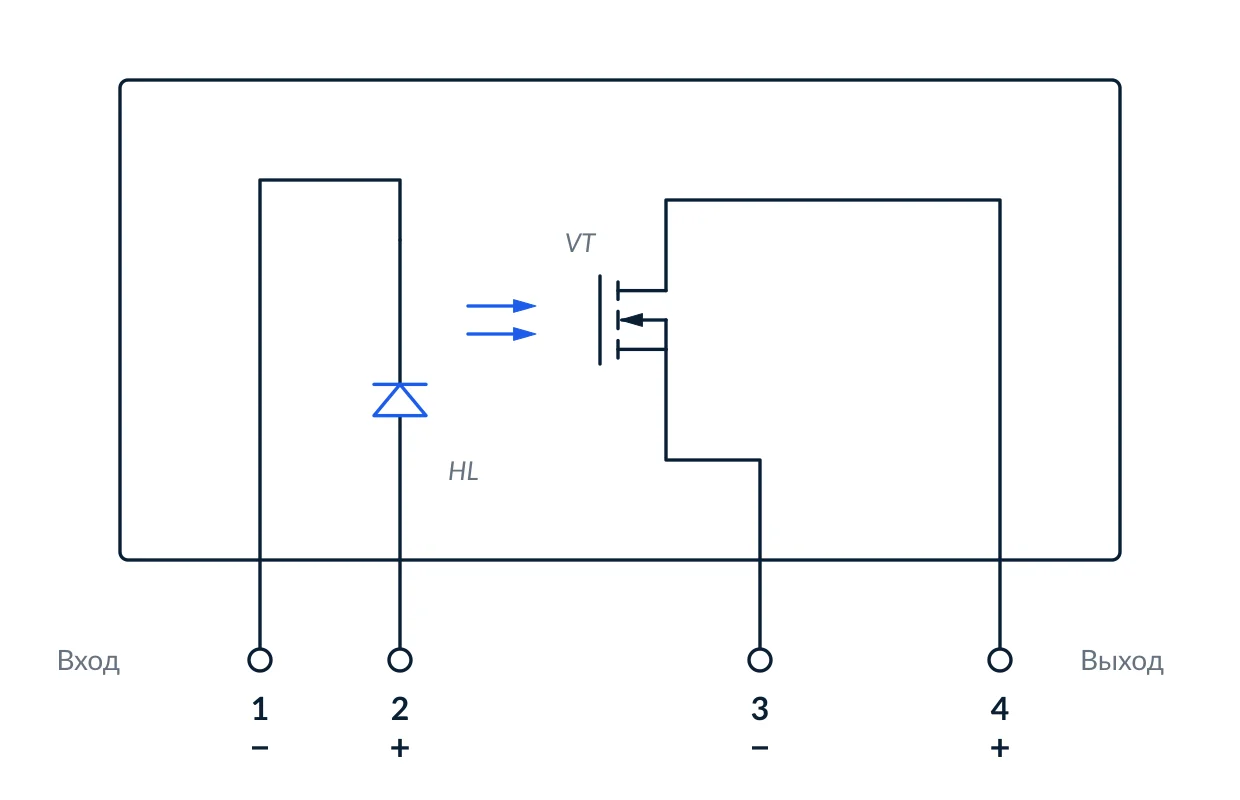

Твердотельное реле — бесконтактный ключ на MOSFET-транзисторах с оптической развязкой. Контроллер передаёт команду малым током через входной светодиод; свет попадает на фотоэлектрический преобразователь, и тот открывает выходные транзисторы. Цепи управления и нагрузки электрически не связаны: нагрузка питается от собственного источника, реле только замыкает или размыкает её цепь.

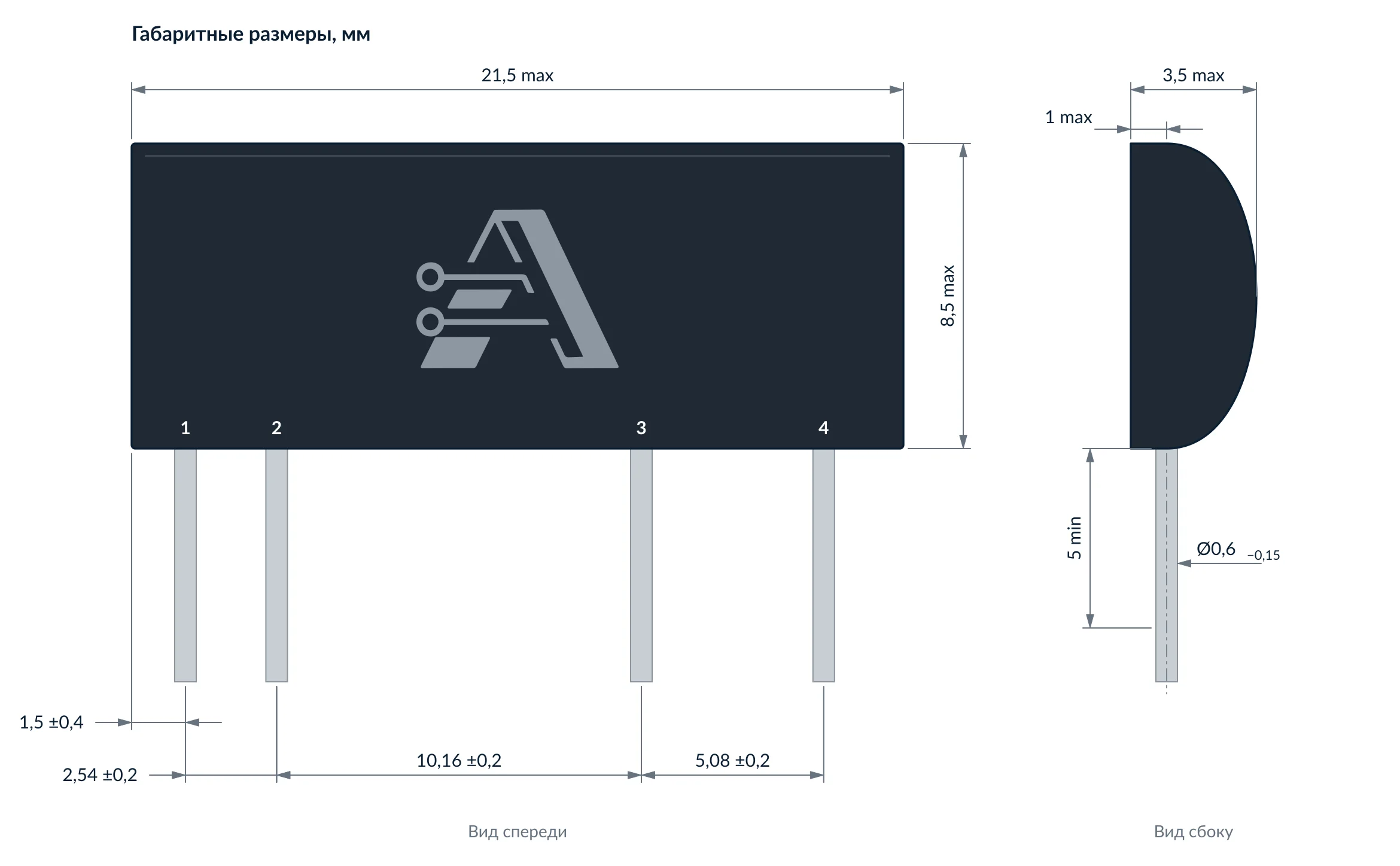

Полупроводниковый ключ заменяет механическую контактную группу электромагнитного реле: нет дребезга, подгорания и износа контактов, реле работает без щелчка и механической задержки якоря. Корпус SIP с однорядным расположением выводов устанавливается непосредственно на печатную плату.
По запросу
| Отрасль | Где применяется |
|---|---|
| Лифтовое оборудование | Платы и шкафы управления лифтов, эскалаторов и траволаторов, приводы дверей, пускатели привода |
| Железнодорожная техника | Вагонные контроллеры, клапаны, приводы дверей, дискретные выходы |
| Нефтегазовая отрасль | АСУ ТП и телемеханика: релейные выходы, управление клапанами и соленоидами |
| Охрана и контроль доступа | Приёмно-контрольные приборы, СКУД, пожарная автоматика: замки, сирены, клапаны и приводы |
| Измерительная техника | Счётчики, стенды, регистраторы, коммутаторы измерительных каналов |
| Зарядные устройства | Зарядные станции, ИБП и BMS: изолированные управляющие выходы |
| Промышленная автоматика | ПЛК и модули ввода-вывода: катушки контакторов и малые приводы |

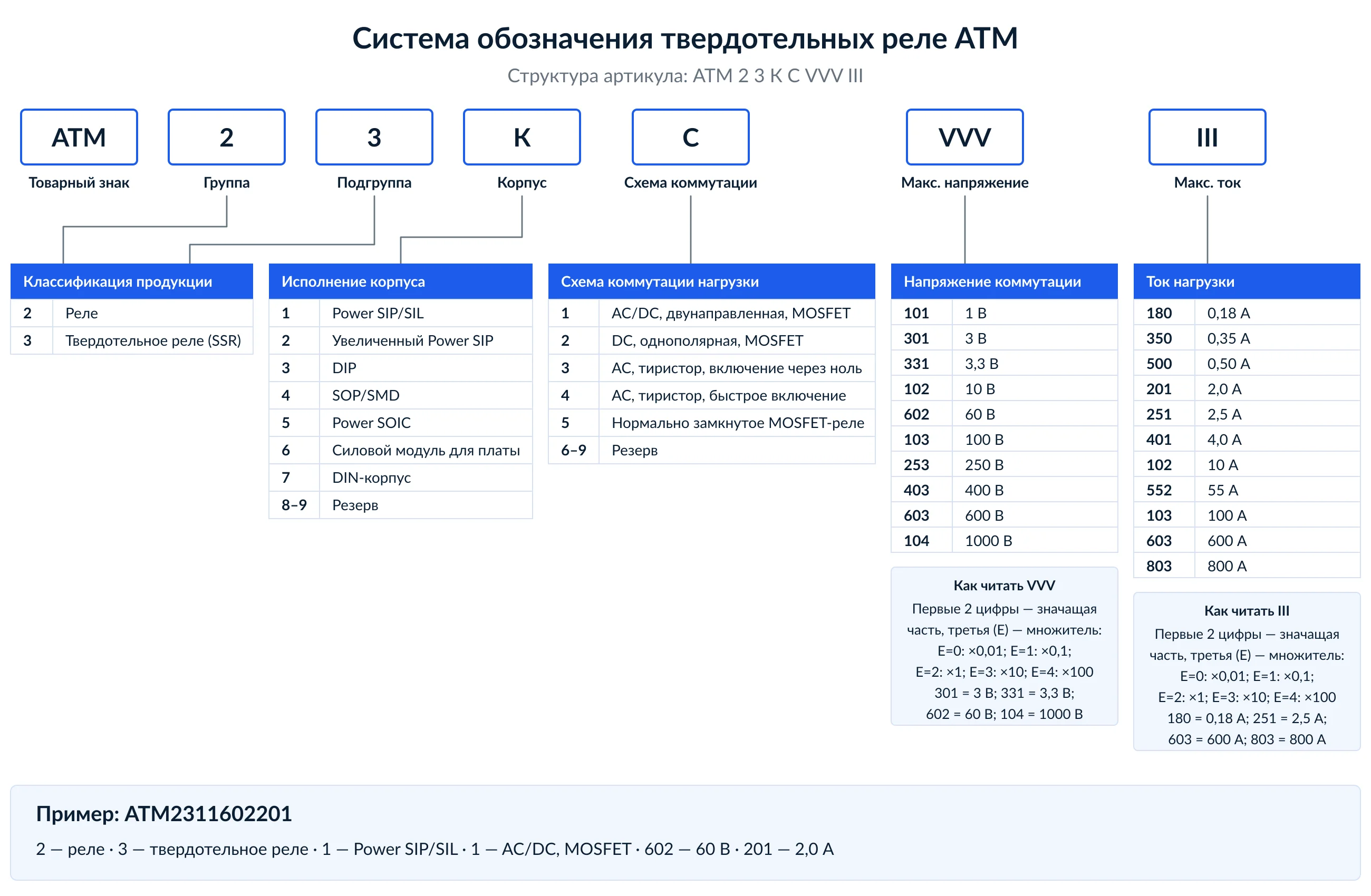

| Наименование | Артикул | Схема коммутации | Напряжение, В | Ток (Токр −45…+25 °C), А | Сопротивление в открытом состоянии, не более, Ом |
|---|---|---|---|---|---|
| АТМ1906 | АТМ2311602201 | AC/DC | ±60 | ±2,0 | 0,05 |
| АТМ1973 | АТМ2311403350 | AC/DC | ±400 | ±0,5 | 1,8 |
| АТМ1983 | АТМ2311603500 | AC/DC | ±600 | ±0,7 | 1,5 |
| АТМ1706 | АТМ2312602401 | DC | 60 | 2,0 | 0,02 |
| АТМ1773 | АТМ2312403700 | DC | 400 | 0,5 | 0,9 |
| АТМ1783 | АТМ2312603700 | DC | 600 | 0,6 | 0,75 |
